3D 列印拉絲怎麼辦？PLA、PETG 牽絲排查與回抽設定教學

兩根柱子間多出蜘蛛網般的細絲，通常是噴嘴空走時帶料。回抽加大仍沒改善，甚至開始缺料，就先回到原設定，查線材、噴嘴與溫度。

這篇以 FDM 線材列印為主，依序辨認現象、建立小試片基準，再調整回抽和路徑。

先確認：你看到的是拉絲，還是橋接沒印好？

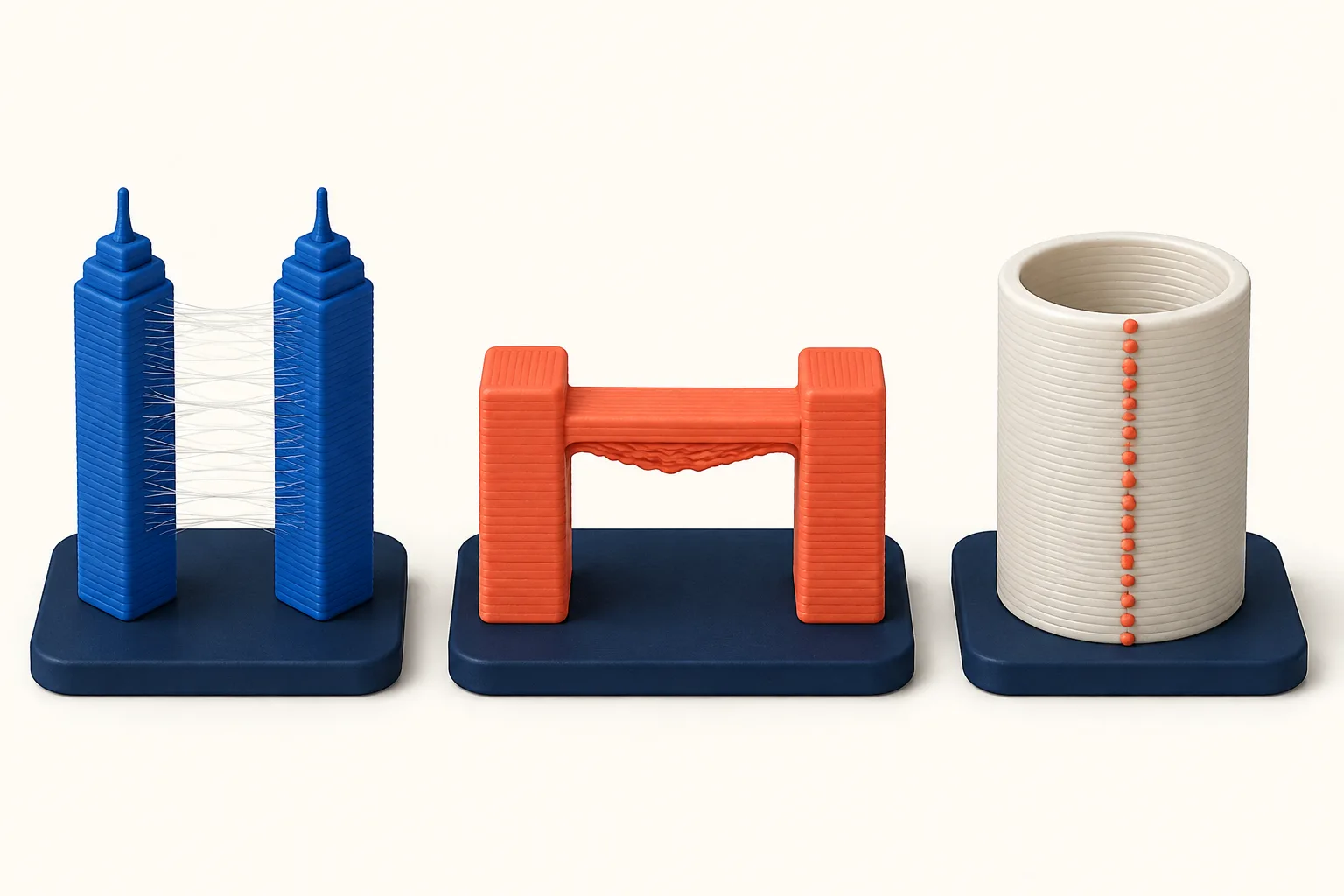

先對照細絲的位置：空隙中的髮絲、橫樑底部下垂和外牆接縫凸點，處理方向不同。

外觀與位置	優先懷疑什麼	先怎麼確認
原本空白的兩處之間，多了細髮絲	空走拉絲	對照切片預覽，那裡是否只有移動、沒有預定擠出
橫樑底部的線往下垂	橋接或懸空區品質	預覽是否有橋接線；不要把必要結構當廢絲剪掉
外牆局部凸點沿高度排列	接縫附近的起停痕跡	顯示接縫位置，看是否重疊
模型整體已倒下，旁邊堆一團亂線	脫離平台等列印失敗	先停止任務、查附著及碰撞，不是調回抽就好

可在切片器顯示橋接與接縫位置，核對是否與缺陷重疊。

整件脫落的問題，可先回看首層與切片設定指南。以下集中處理細絲，不把所有列印失敗混成一份清單。

拉絲先查什麼？從「有沒有改過」開始

先另存目前專案和設定，拍下清理前的樣子。不要把原本唯一能正常列印的設定檔直接覆蓋。

再問自己兩個問題：

• 同一卷、同一個檔案，之前正常，現在突然變差？ 先看保存狀態、噴嘴殘料、最近是否換過零件或匯入別人的專案。
• 這卷材料從第一次就有問題？ 先確認機型、噴嘴與材料預設是否選對，再做有控制的測試。

Prusa 的排查文件也列出線材、噴嘴殘料與熱端檢查，不只調切片參數。

第一步：確認線材狀態，但別看到拉絲就判定受潮

同一組設定放置一段時間後變差，可依該款材料的原廠程序乾燥，再印同一試片比較。eSUN 的說明也將吸水列為拉絲可能原因，但室內濕度不能代表線材含水量。

若用另一捲排查，盡量選同產品、已知狀態良好的線材。一次換品牌、顏色與配方，只能確認材料條件有影響，不能證明原捲只是受潮。乾燥溫度、線軸限制與設備操作見烘料指南。

第二步：看噴嘴外觀，不要一上來就拆熱端

先依機型手冊查看噴嘴外側是否附著殘料，以及最近維護後是否有異常。髒污跟著噴嘴拖行，和設定不當造成的空走滲料，處理方式不完全相同。

清潔的溫度、工具、斷電時機與可接觸部位，照自己的原廠流程做。不要用手碰熱端，也不要照別台機器的教學，帶電拿金屬刷碰加熱器附近。

如果看見加熱塊周圍持續漏料、溫度異常或線路受損，先停止列印並找原廠維修說明。這已不是多印幾個回抽塔就能排除的問題。

第三步：溫度要找平衡，不是越低越乾淨越好

先使用正確的機型、噴嘴和該款材料設定。在原廠容許範圍內，小幅比較溫度；例如一次差 5°C，是方便觀察的測試間距，不是保證有效的處方。

不要只看細絲有沒有變少，也看重新出料處是否缺一小截、表面是否完整、層與層有沒有不正常分離。若變乾淨的代價是出料不穩，這組設定就不能算改善。

OrcaSlicer 溫度校正文件提醒，過低和過高的溫度都可能有問題；選擇時要兼顧拉絲、層間結合、橋接及預定速度。光是用手覺得「好像很牢」，也不能當成承重零件的強度驗證。

下載溫度塔後，要確認真的有變溫

下載溫度塔 STL 不會自動變溫。請使用切片器校正工具，或確認專案已設定各段溫度，並核對輸出；塔上刻的數字不是執行紀錄。

有些預覽只顯示路徑，請切到能確認溫度的資訊。不要為了省設定，直接執行不明機型的 G-code。

第四步：回抽距離和速度，分開調

回抽讓送料機構短暫往回拉，減少空走帶料，各欄位的作用不同：

參數	主要控制什麼	常見誤會
回抽距離／Length	線材往回移動的量，通常以 mm 表示	越長一定越乾淨
回抽速度／Retraction speed	往回拉的速度，通常以 mm/s 表示	等於噴頭空走速度
回推速度／Deretraction speed	回抽後重新送料的速度	與回抽速度永遠相同
空走距離門檻／Travel distance threshold	移動多遠才觸發回抽	有開回抽，就代表每次空走都會執行
擦拭／Wipe	配合路徑移動整理起停處的殘料	一打開就能取代其他校正

OrcaSlicer 的回抽參數文件說明這些設定，也提醒過長回抽可能造成堵料或擠出不足。表格是辨認欄位用，不是要求你把每一欄都改一次。

直驅和 Bowden，不能抄同一個距離

送料結構不同，回抽需求就可能不同。請從自己機型與線材的正常預設開始，不要看到別人的 Bowden 用好幾毫米，就直接填進直驅機器。

對 TPU 等軟料，更要看設備是否支援，以及該產品設定；不能因為軟就一律關回抽，也不能一律加得比 PLA 多。

比較時先固定溫度與回抽速度，只改距離。找到合適區間後，再決定是否有必要測速度；每一輪都能說清楚到底改了什麼。

回抽塔怎麼看，才不會選到錯的數字？

OrcaSlicer 回抽校正說明建議尋找能得到乾淨結果的較短回抽距離。先確認測試範圍符合設備限制，不必為了把整座塔印完而測到過大的值。

對應結果時，官方提醒應看預覽中的 Calib_Retraction_tower 註記，不能只抓一行 ; retract 就當作完整回抽量，因為還可能分配了擦拭前後的動作。

塔上沒有絲，也要看看柱子起點是不是缺料。選完一組，再用相同條件重印確認，不用第一眼最乾淨的那一段直接接正式訂單。

第五步：參數改了卻沒變？先查有沒有真的用到

這種情況不要急著認定機器不吃設定。先核對：

1. 改完是否重新切片，送出的是否真的是新檔案？
2. 當前選到的機型、噴嘴、材料，是否和你修改的設定檔相同？
3. 有沒有材料專屬覆寫，蓋過印表機預設？
4. 那段移動是否達到回抽觸發門檻？是否受到其他路徑條件影響？

例如 OrcaSlicer 的材料覆寫設定可以針對材料使用自己的回抽距離與速度。只改印表機那一欄，卻沒注意材料層級，看到的效果就可能不是你以為的測試。

其他切片器的名稱與覆寫層級請查各版本文件。

第六步：再看空走路徑，不要只追求速度數字

同一盤放很多物件，噴嘴會在物件之間往返；一個密閉小盒子的結果，不一定能代表一排鏤空字。

可以檢查預覽中的跨空移動，評估是否有適合的避開外牆或擦拭選項。先保留機型原本的移動能力限制，不要直接把速度拉到網友的數字。

Prusa 的排查文件也討論路徑與 Z 軸抬升。關掉 Z-hop 雖可能改變拉絲情況，卻會改變避讓餘裕；不要為了少幾根絲就忽略碰撞。逐件列印同樣有已完成物件與噴頭干涉的風險，不是新手排查的必要步驟。

用一張紀錄表，比印十個不知道差在哪的塔有用

固定同一個模型、方向、尺寸、線材與拍照角度。取件後先拍照，再修剪細絲，否則下一輪很難比較。

測試	這輪只改什麼	要一起記下來
A：基準	不改設定	機型、噴嘴、線材、設定檔、細絲位置與出料缺口
B：材料檢查	依原廠方式處理線材狀態	實際乾燥條件；其餘設定保持與 A 一致
C：溫度比較	在容許範圍小幅調整	溫度、細絲、表面及有無分層；不用手感當強度認證
D：回抽比較	固定其他條件，只改距離	距離、速度及是否出現重新送料不足
E：回到成品	採用已確認的設定	真正模型的空走、外觀、功能與後處理時間

找到明確異常就先處理，不必做滿五輪；變差則回上一組可用設定。照片與專案用日期、線材和測試編號命名，才找得回對應參數。

PLA、PETG 拉絲常見問題

PETG 比 PLA 毛，是不是線材買差了？

不能只靠細絲判斷品質。材料特性、狀態、噴嘴與設定都會影響結果；先用對應產品的預設做基準，不把 PLA 的參數直接搬過去。材料用途可回看PLA、PETG 等線材差異。

只剩幾根細絲，值得重印嗎？

看用途。若尺寸、結構與表面都符合需求，少量細絲可以在冷卻取件後用適合的工具整理；尖銳工具留意手部位置並配戴護目鏡。大量反覆整理會增加工時，就值得再排查。

不把打火機燒一燒當成新手標準流程；熱也可能讓細部變形。修整方式可看3D 列印後處理指南。

測試塔很好看，正式模型還是拉絲，怎麼辦？

先比較空走距離、物件數、形狀與實際設定是否相同。小試片是縮小排查範圍，不是保證所有模型都能套用；最後仍要用真正要做的作品確認。
