3D 列印卡扣怎麼設計？從扣臂、根部圓角到拆裝測試

卡扣一壓就斷，先看扣臂往哪裡彎、有沒有碰到後面的盒壁，再檢查根部與列印方向。直接把扣臂加厚，可能讓它更難彎，組裝時反而得出更大的力。

這篇以成人桌面收納小盒的 FDM 懸臂卡扣為例，做的是兩件印好後再扣合的零件，不是一體列印關節。第一次設計，先印一組扣臂與接收槽，確認能用手裝拆，再加進整個盒子。

卡扣怎麼扣住？先看三個位置

懸臂卡扣有固定根部、可彎的扣臂，以及末端扣頭。組裝時扣頭碰到另一件的邊緣，扣臂暫時讓開；越過後回位，扣頭留在能阻擋退出的位置。Formlabs 的卡扣指南把這種結構列為常見形式，也區分永久扣合與可拆接合。

畫側面草圖時，把裝入前、越過邊緣、扣好後三個位置疊著看。若越過時扣臂已頂到盒內物品，就算空盒能扣，裝滿後也可能失敗。拆開的動作同樣要畫：按哪裡、往哪個方向移動，扣頭才會退離阻擋處？

本文建議新手採用能直接按到扣臂的可拆設計。卡扣藏在內壁雖然俐落，若沒有釋放開口，第一次扣上就可能再也打不開。操作位置還要避開尖角，不要設計成必須用刀片伸進去撬。

改模型前，分清卡住的是哪一段

試裝看到的情況	優先檢查	不宜直接做的改動
盒蓋還沒碰到扣頭就卡住	外框、定位邊與局部凸料	先削薄扣臂
碰到扣頭後完全壓不動	導入面、扣臂行程、背後空間	繼續硬壓
根部出現白痕、裂縫或分層	根部形狀、變形需求、層線	加大扣頭讓它更緊
有扣合聲，蓋子卻會滑動	定位結構和實際咬合位置	只增加扣件數量
裝得上，按了卻拆不開	釋放行程與退出路徑	用工具暴力扳開

先把不含扣頭的盒框試合一次，有助於分辨外框太緊和卡扣太硬。這是本文建議的排查步驟；孔槽尺寸本身的處理可接著看公差與間隙教學。

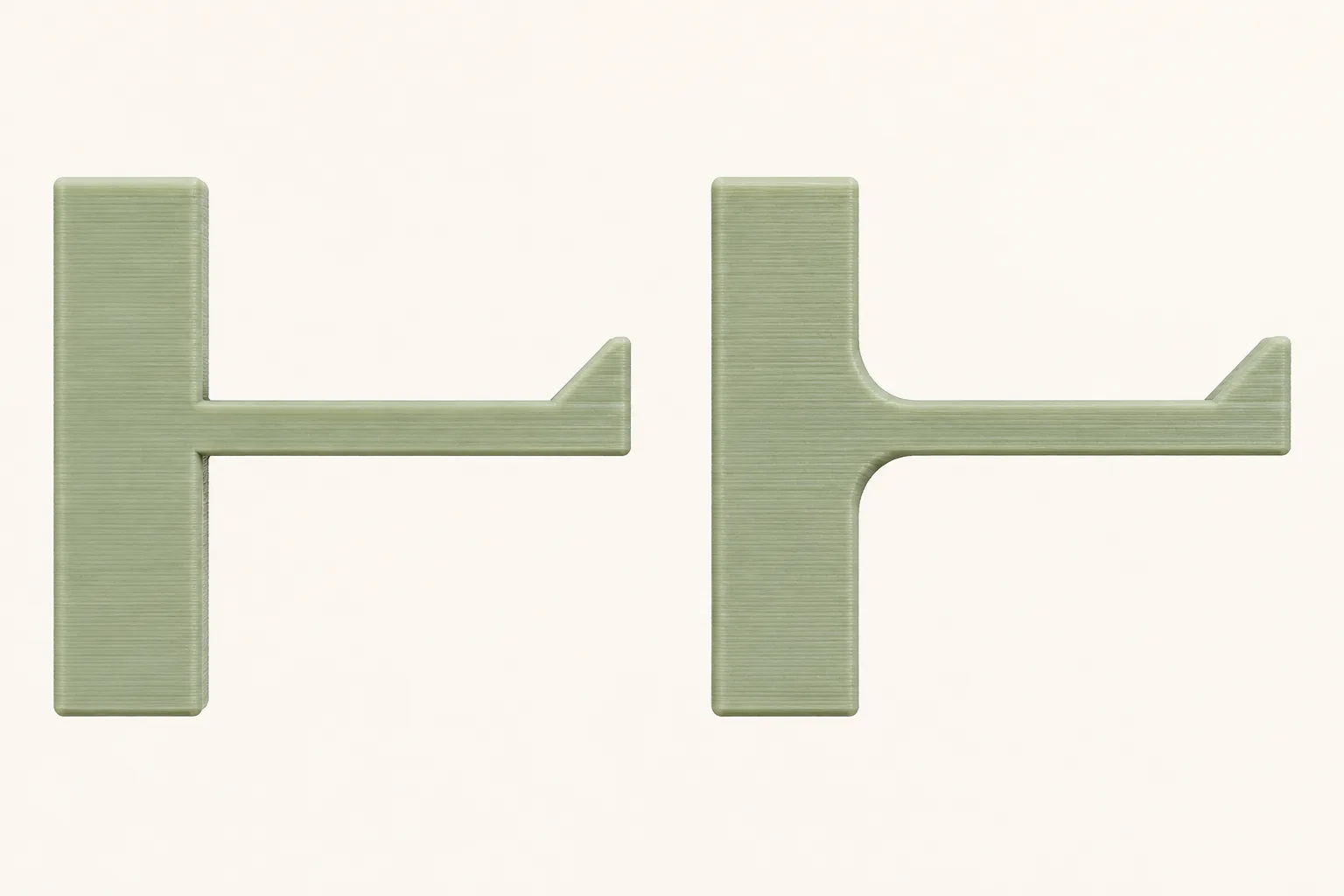

根部留圓角，但不要把整條扣臂補成厚塊

扣臂根部的尖銳內角容易集中應力。用平順圓角過渡、調整扣臂截面，是常見設計方向；但圓角不是越大越好，仍要保留實際可彎的區段與周圍空間。Protolabs Network 的設計指南也提醒根部、持續受力、反覆拆裝與列印方向都會影響接合表現。

在 CAD 裡，把扣臂長度、厚度、根部圓角和扣頭突出量分成不同參數。需要修改時才不會牽動整個盒子。一次改一項，並保留前一版；不要同時放大孔、削薄臂、縮短扣頭，最後只知道「好像比較順」。

可先規劃兩種針對性的小樣：一組固定扣頭，只比較扣臂形狀；另一組固定扣臂，只比較接收位置。這是實作安排，不是標準試驗，結果只用來篩選下一版設計。

扣好後，定位邊和扣臂各做各的事

蓋子左右滑動，可用適當的定位邊或定位凸塊處理；不要讓小扣頭同時負責阻止所有方向的移動。扣臂扣上後也應能回到接近自然的位置，避免為了把蓋子拉緊，讓它一直大幅彎著。

檢查的方法是先從局部樣品的側面觀察回位，再看完整盒子。若局部能回位、整盒卻不能，留意盒蓋是否歪斜、其他扣件是否還沒到位，或內部物品是否擋住扣臂。別只憑一聲「喀」判定全部完成。

不需要每面都塞滿卡扣。第一版先驗證少量、容易按到的位置，再判斷整個蓋子是否需要其他固定點；增加扣件後，也要確認能否依序釋放，否則一隻手按開這邊，那邊又扣回去了。

材料與列印方向怎麼選？

PETG 可列入試作候選。Prusa 的 PETG 資料列出韌性、一定的柔性與機械零件用途，但材料名稱不等於卡扣壽命。同樣叫 PETG 的不同配方，配上不同方向與結構，仍可能有不同結果。

若用手邊 PLA 檢查外形，換正式材料後要重新試扣，不能把外形驗證當耐用驗證。也不要把 SLA 樹脂或 SLS 尼龍案例的尺寸整套搬過來，當作 FDM 的保證規格。

切片時放大扣臂根部與扣頭，確認細節真的有走線，支撐能拆乾淨，而且拆支撐時不用扳動扣臂。擺放方向可參考列印方向教學，先處理根部容易被層間拉開的風險。單純把填充拉到百分之百，不能取代這些檢查。

一組小樣要測到什麼程度？

保留正式扣臂、接收槽、定位邊與附近壁厚，使用預計正式採用的材料和方向。印完先確認沒有支撐殘料或凸點，再做以下紀錄：

1. 裝入： 是否能對準、哪個位置開始有阻力，有沒有硬頂。
2. 拆開： 是否按得到，釋放後是否仍被其他邊緣勾住。
3. 重複操作： 記下實際次數，觀察白痕、裂縫、回位和手感變化。
4. 放置後再開： 扣好放在預計環境，再檢查是否鬆動或無法回位。

測試次數與放置時間由預計用途決定，本文不提供一個「做幾次就算安全」的門檻。桌面盒試裝通過，也不能延伸宣稱可用於吊掛、車用固定或其他失效會傷人的用途。

常見問題

下載的卡扣模型能縮小嗎？

縮放會同時改扣臂、根部與咬合尺寸，小到某個程度還可能失去可列印的細節。能編輯原檔時，分別修改盒子尺寸與扣件參數；只有 STL 的話，縮放後至少重看切片預覽並印局部樣品。

斷掉的扣臂可以黏回去繼續用嗎？

不建議把黏合後的扣臂當作原本一樣耐用。先找出斷裂位置和裝拆方式的問題，再重印修改版。若卡扣獨立可更換，只需替換扣件；和大盒子一體成形則可能整件都要重印，建模前可以先衡量這個成本。

什麼時候改用螺絲比較省事？

空間不足以安排扣臂與釋放行程，或使用上需要明確鎖緊、又不介意工具拆裝時，可比較熱熔螺母與螺絲組裝。換機構仍要設計相應的固定處，不能直接在原來的薄扣臂上鑽孔。
