3D 列印翹邊怎麼辦？PLA、PETG、ABS 翹曲原因與解法

收納盒前幾層正常，印到後面角落卻抬離平台，通常要查冷卻收縮、環境和模型形狀。如果第一條線就被拖走，則從底板與首層設定查起。

兩種情況都可能被叫作「翹邊」，但排查起點不同。這篇以 FDM 線材列印為主，分開說明清潔、Brim、環境與幾何調整，不提供跨機型的通用溫度。

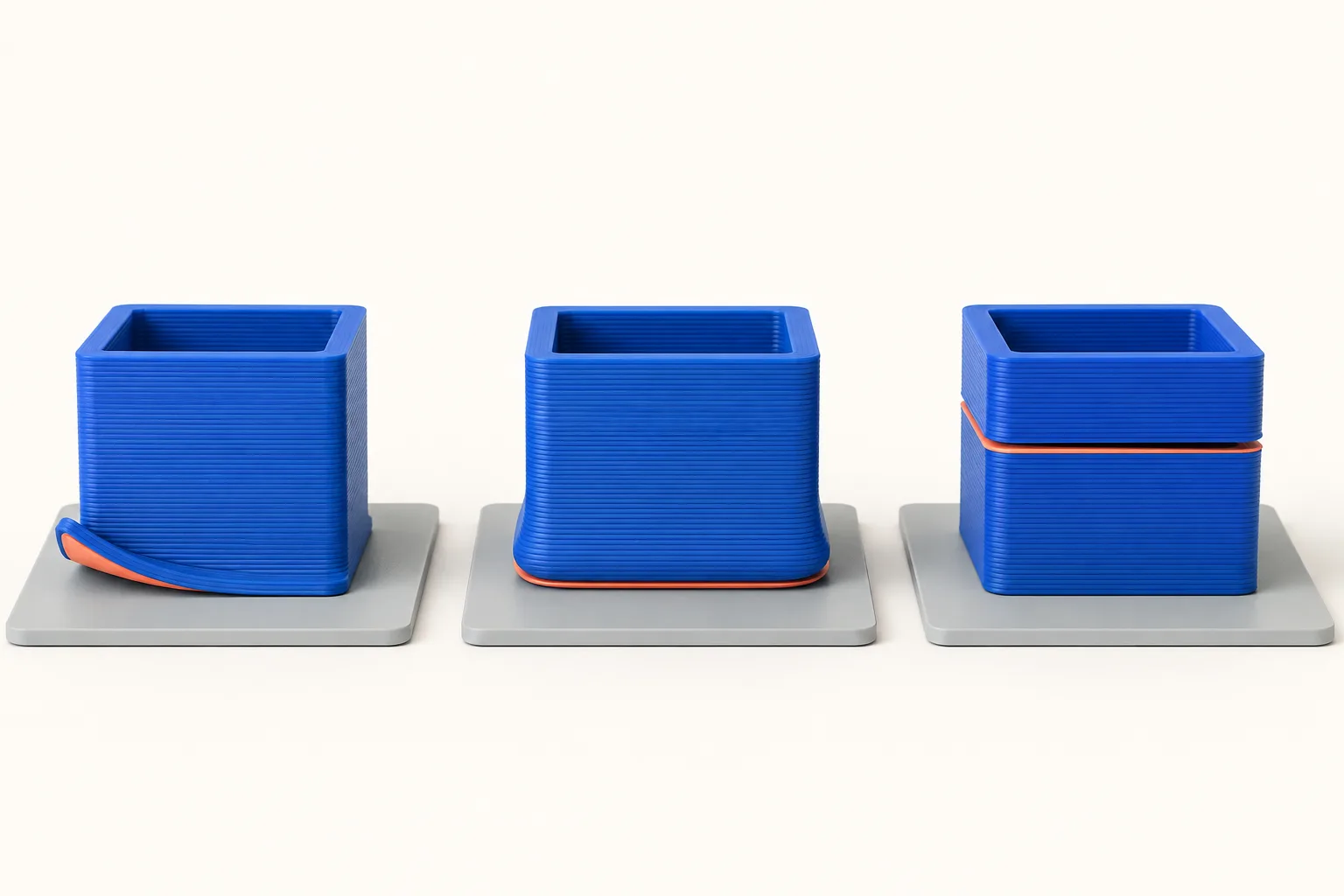

翹曲、象腳、層裂，怎麼分？

材料冷卻時收縮，各部位冷卻不均產生的應力，可能把角落拉離平台。底層向外鼓出或牆面裂開則是不同現象，先對照位置：

外觀	比較像什麼	優先檢查
第一道線就拖著走、局部根本沒貼住	第一層附著問題	底板、首層高度、調平、線材與底板設定
前幾層看似正常，後來角落往上抬	翹曲	材料收縮、環境溫差、冷風、模型形狀、底面抓力
底部沒有離床，但最下面幾層向外胖一圈	象腳	熱床／首層條件、首層擠壓與象腳補償
模型仍在平台上，中段沿層線水平裂開	層裂／分層	噴嘴溫度、冷卻、環境與層間結合

Prusa 的層裂說明針對層間結合排查。Brim 增加底面抓力，不能修復牆面中段的裂縫。

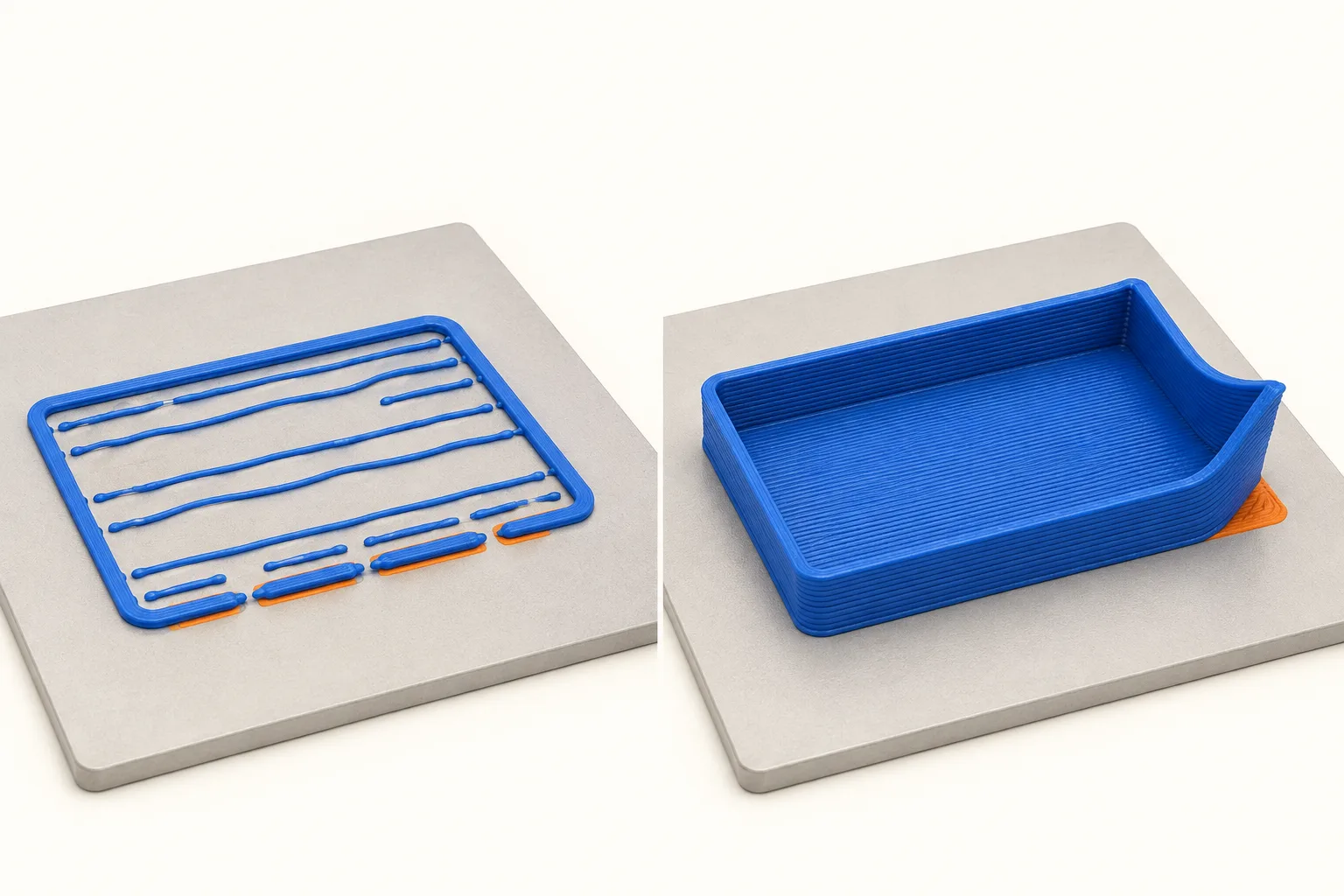

最重要的線索：它是什麼時候開始失敗？

第一道線就失敗：先查接觸，不要先怪收縮

如果裙線（Skirt）都黏不住，或第一層線條圓圓的、彼此有縫，先回到首層：

1. 確認切片器選到正確印表機、噴嘴、線材和底板類型。
2. 看列印板是否裝正、表面平整，底下有沒有殘料墊住。
3. 依該底板原廠方法清潔，清潔後只拿邊緣，別再摸列印區。
4. 執行設備需要的調平或首層校正，再看線條是否均勻貼合。
5. 先用原廠預設印小型首層試片，不要同時改溫度、流量和 Z-offset。

首層太高時線條可能黏不住；太低又可能過度擠壓、刮板或造成象腳。判斷方式可接著看層高、首層與 Z-offset 排查教學。

前幾層正常，後面才抬起：再查熱應力

如果第一層平整，印到更高時角落才慢慢離床，表示底面原本抓得住，後續收縮拉力卻愈積愈大。這時才把注意力轉到：

• 是否有冷氣、窗縫、循環扇或人走動造成局部冷風。
• 材料是否本來就需要較穩定、較高的環境溫度。
• 模型是否有長直邊、尖角、大面積底板或厚實區域集中收縮力。
• 熱床溫度和風扇是否仍使用正確材料預設。
• Brim 是否真的碰到模型，還是分離間距大到只剩裝飾。

Prusa 的翹曲指南同樣把突發溫差、環境氣流、材料與幾何放在一起看，而不是把所有情況都歸因於底板太冷。

底板怎麼洗？先看你手上是哪一種板

光滑 PEI、紋理 PEI、玻璃與特殊塗層板，清潔限制可能不同，不能只依印表機品牌決定用酒精還是水洗。

例如 Prusa 的首層指南針對其鋼板流程提到使用高濃度 IPA；Bambu Lab 的紋理 PEI 板說明則建議以清潔劑和水去除灰塵、油脂，並明確要求不要使用丙酮。

依那張板的手冊，在可安全處理的溫度取下清潔。需要水洗時徹底沖淨、乾燥，裝回只拿邊緣，別把手油留回列印區。板面刮傷、起泡或塗層磨耗，不要用更強溶劑硬洗。

清潔後首層正常、後段仍固定同一角翹，就往冷風與幾何查。

膠水不是萬用增黏劑，有時還是隔離層

膠棒、液體膠與特定底板黏著劑可以增加抓力，但在某些材料和板面組合裡，它們的重要工作反而是形成分離層，避免 PETG、PC 等材料黏得太牢而傷板。

因此不要因為看到別人「一定塗膠」就抹厚厚一層，也不要自行混用噴劑、丙酮漿或不明配方。先查底板和線材的相容表：

• 這個組合需不需要膠？
• 膠是為了增加附著，還是保護板面？
• 要薄塗、每次補，還是清洗後重新上？
• 成品要完全冷卻，還是維持某個條件取件？

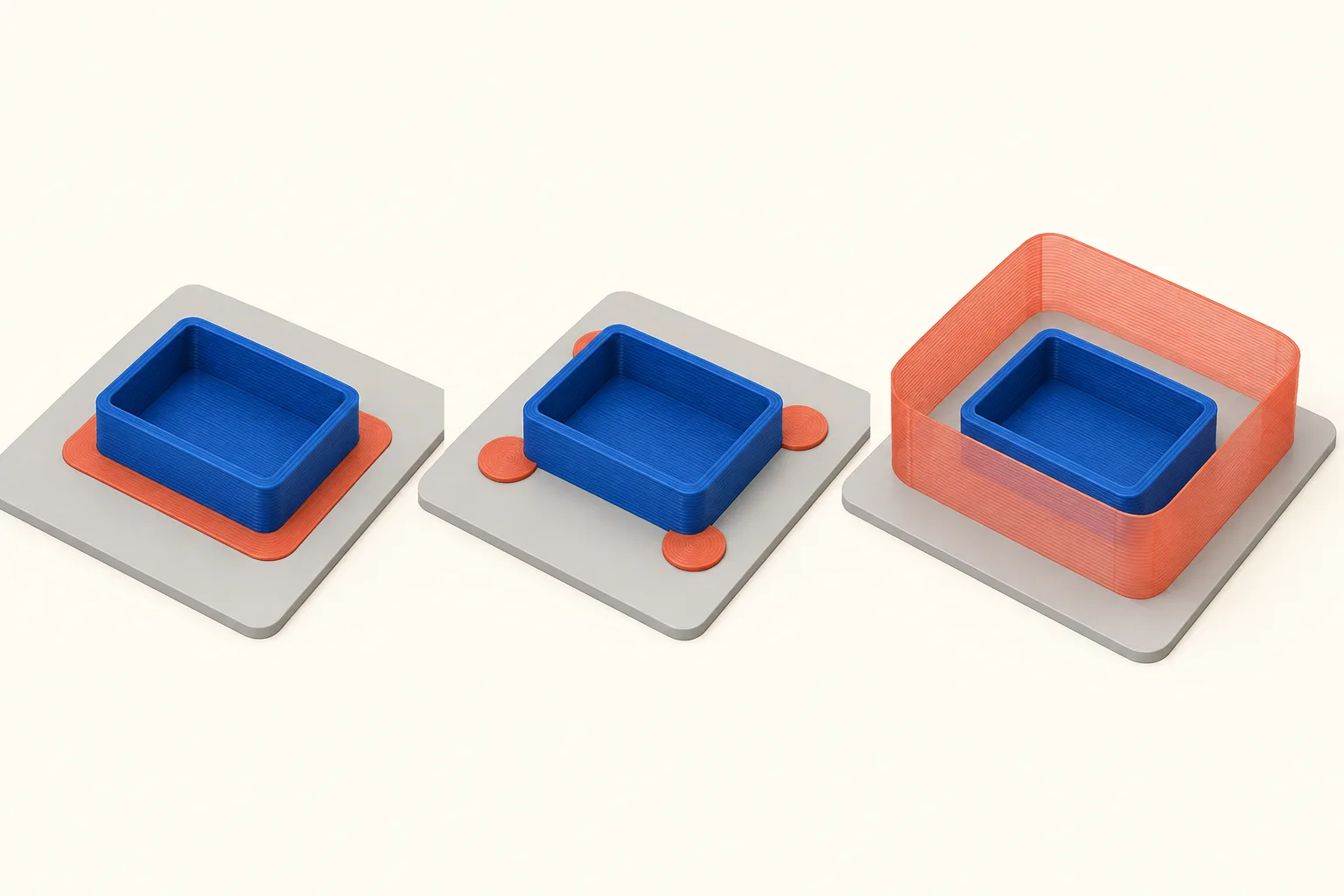

Brim、老鼠耳、Draft shield 怎麼選？

輔助方式	主要處理什麼	代價與限制
Brim（邊緣）	增加第一層接觸面，拉住整圈輪廓	要拆除與修邊；間距太大可能失去作用，太緊則難整理
老鼠耳／Corner tabs	把抓地面積集中在尖角或固定翹起處	需要放對位置；長邊中段或整體熱應力仍可能失敗
Draft shield（擋風牆）	在模型周圍形成較穩定的小環境，減少冷風直吹	不等於完整控溫艙；要確認不碰模型與機構
Raft（筏板）	用中介底座承托模型，處理更困難的底面或附著問題	耗料、耗時，底面尺寸與外觀也可能受影響

PrusaSlicer 的 Skirt 與 Brim 文件說明 Brim 擴大第一層接觸面；Draft shield 則把與模型分離的裙線加高，在 ABS、ASA 等材料周圍遮擋氣流。

只有角落翹，可先比較局部老鼠耳；整圈附著不足再看 Brim。高收縮材料受環境影響，則評估擋風牆或適用外罩。Raft 會增加底座工序，也可能改變底面外觀與尺寸。

熱床不是越熱越黏，風扇也不是一律關掉

升高熱床溫度可能增加附著，但溫度過高會讓底部維持太軟，壓出象腳；封閉環境溫度過高，對需要大量冷卻的 PLA、PETG 或某些機器結構，也未必是好事。

風扇同樣沒有一條通則。高溫材料若被冷風猛吹，溫差可能加劇翹曲或層裂；PLA 小件若冷卻不足，懸垂、尖角又可能變形。Prusa 的翹曲文件就特別提醒，目標不是單純愈冷或愈熱，而是避免過快與不均勻的冷卻。

調整時請守住兩個原則：

• 從正確材料預設開始，小幅、單項比較，不跨品牌抄一組溫度。
• 觀察改善了哪個症狀，以及是否新增象腳、層裂、懸垂變差或熱端送料問題。

材料選錯，本來就會讓排查變得辛苦。PLA、PETG、ABS、ASA 的使用條件，可先看3D 列印材料差異與選擇指南。

什麼時候需要封閉式機器或外罩？

ABS、ASA、PC、PA、PP 等較容易受環境與收縮影響的材料，尤其模型又大時，穩定環境通常比一直增加膠水更關鍵。Prusa 的外罩指南指出，即使第一層很好，上方材料冷卻收縮仍可能把底部拉起，這正是外罩要處理的問題之一。

不過外罩不是拿紙箱把機器罩住就完成了。電源、電子元件、進排氣、活動熱床、線材路徑與機器塑膠件都有工作溫度和空間需求；材料排放也不會因為看不見就消失。優先使用設備原廠支援的封閉方式、材料設定與通風要求，不要堵住風道或讓易燃物靠近熱端與熱床。

如果主要只印 PLA 小物，問題又發生在第一層，先買外罩通常不是最有效率的順序。把底板、首層和冷氣直吹處理好，往往更接近原因。

模型本身也能降低翹曲風險

長直邊、尖角和厚薄突變，可能讓收縮應力集中。自己設計的模型可考慮：

• 在允許的位置把底部尖角改成圓角或合適倒角。
• 避免大面積實心厚塊，重新評估外殼、填充與功能需求。
• 把巨大零件拆成較小模組，改變列印方向後組裝。
• 預留可剪除的局部耳朵或犧牲結構，而不是靠切片器每次猜。
• 讓底部真正平整，避免只有幾個看似接觸的平台點。

UltiMaker 的 FFF 設計指南也把底面面積、可拆式 Brim／Raft 和底部尖角列為設計階段要考慮的項目。填充與外殼如何取捨，可接著看填充率與外殼厚度教學。

3D 列印翹邊排查表

你看到的情況	先做的事	下一步
Skirt 和第一層一起拖走	停止列印，核對底板與線材設定，依原廠方式清潔	重做首層校正，印小試片
第一層只有某一區太高或太低	檢查板材安裝、殘料、調平結果與平台平整	不要用厚膠掩蓋明顯高度差
固定同一尖角在後段翹起	排除冷風，查看該角幾何與收縮集中	試局部老鼠耳，再比較 Brim
大型 ABS／ASA 件整體翹曲	確認材料預設、設備能力與穩定環境	評估原廠支援外罩、Draft shield 或拆件
加熱床後底部向外胖	這可能是象腳，不是翹曲改善不足	回看熱床、首層擠壓和象腳補償
模型中段沿層線裂開	查噴嘴溫度、冷卻、環境與材料狀態	不要只繼續加寬 Brim
黏得太牢，取件時傷板	立刻查材料／板面相容與是否需要分離層	冷卻後依原廠方式取件，不硬撬

如果模型已明顯翹起，噴嘴開始撞擊，或成品已在平台上移位，先停止列印。硬讓它跑完，不只浪費後續材料，也可能把失敗件拖著撞噴頭。

三輪測試：首層、抓地與環境

先用原模型的困難底角與一段牆，或短時間矩形試片縮小排查範圍，再回完整尺寸驗證。小樣不一定會重現大件的熱應力。

輪次	固定條件	只改什麼	記錄什麼
A：乾淨基準	同一材料、模型方向與原廠預設	只清潔並確認首層	第一道線、首層四角、失敗開始層數
B：抓地比較	沿用 A 的全部設定	只加局部耳朵或 Brim	是否仍在同一角翹、拆除難度、底面尺寸
C：環境或幾何	保留較好的抓地方案	只處理一項冷風、方向或底角設計	翹曲位置、層裂、象腳與總列印時間

每輪保存 3MF／專案檔，用同一角度拍成品底面。若一次洗板、升溫、關風扇、加膠又換 Brim，成功了也不知道下次哪一項能省略。

3D 列印翹邊常見問題

PLA 也會翹邊嗎？

會。PLA 通常比 ABS、ASA 容易處理，但髒污底板、首層不對、冷氣直吹、大型尖角模型或錯誤材料設定仍可能讓它翹起。先依發生時間判斷，不要因為材料是 PLA 就排除翹曲。

Brim 要設多寬？

沒有跨模型通用的寬度。小尖角可能只需局部耳朵，高瘦或大面積模型需要的抓地不同。先確認 Brim 與模型確實接觸，再從容易拆除的小範圍開始測，而不是直接把半張平台鋪滿。

封閉式印表機印 PLA 要把門窗全關嗎？

不能一概而論。PLA 通常需要良好零件冷卻，封閉空間過熱可能帶來新問題。依機型、底板和線材設定使用門、上蓋與風扇，不要把 ABS 的環境策略直接搬到 PLA。

翹邊的模型可以繼續用嗎？

展示件要看你能不能接受晃動與外觀；功能件則要重新檢查尺寸、平面度、孔位、層裂與受力。需要密合、承重或定位的零件，不要只把底面磨平就假設性能沒有受影響。
