3D 列印填充率要設幾％？Gyroid、Grid 與外殼設定教學

一般桌面收納可以先用 10–20% 填充，圖案從 Gyroid 或 Rectilinear 比較。模型有作者提供的設定，就先核對機型、噴嘴與材料是否適用。

盒壁太軟要看外殼，頂面破洞要看頂層厚度和下方空隙。填充調高之前，先在預覽確認材料會加到哪裡。

填充率要設多少？一般小物可以先從 10–20% 看起

下面是一般小物的試印起點；承重零件仍需依幾何、材料、受力與環境驗證。

你想印的東西	可以怎麼開始	切完片先看什麼
展示模型、外觀打樣	先比較 10–15%	頭頂、肩膀或平面下方，有沒有足夠承托
桌面收納盒、小托盤	先比較 10–20%	盒壁實際有多厚，底部是否主要由實心層構成
想增加紮實手感的桌面小物	與原設定比較，再試 20–30%	多花多少時間、重量增加在哪裡，是否真的符合需要
TPU 腳墊、柔軟樣本	先用指定線材預設，再比較疏密	按壓手感要一起看外殼、形狀和材料硬度
承重、吊掛或安全相關零件	不提供通用百分比	需要按幾何、材料、受力方向與使用環境驗證

Prusa 的填充指南同樣建議，多數模型不必從高密度開始。填充可以幫忙承托頂層，也會影響抗壓、重量與耗時，但它只是結構設定的一部分。

20% 填充，不是整件成品只有 20% 塑膠

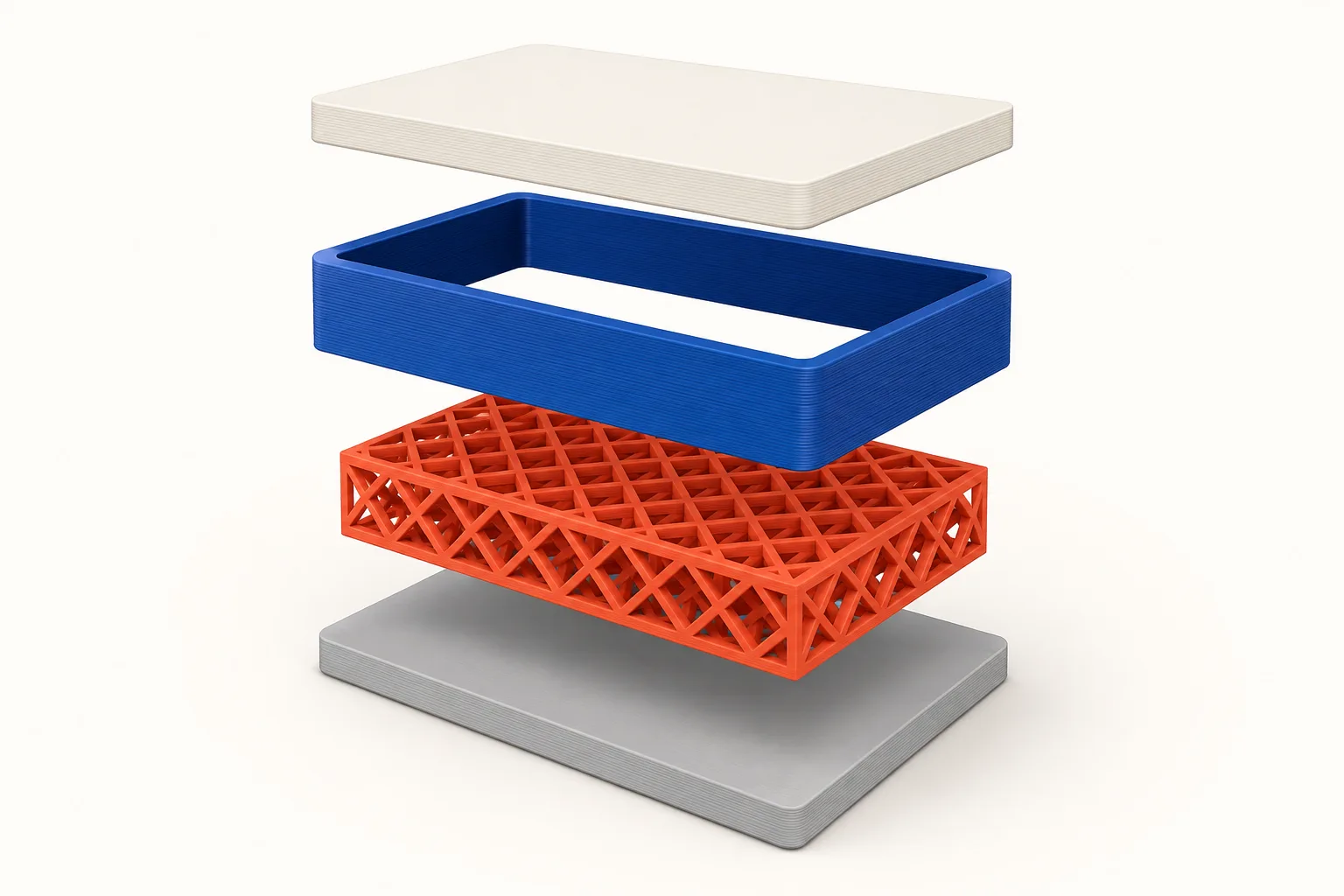

把一般列印件切開，可以看到三個部分：

• 外殼／周長線： 沿著模型外形繞行，形成側面和孔洞周圍的壁。
• 頂底實心層： 封住上下表面，通常排得比較密。
• 稀疏填充： 位在剩下的內部空間，形成格子、曲線或其他結構。

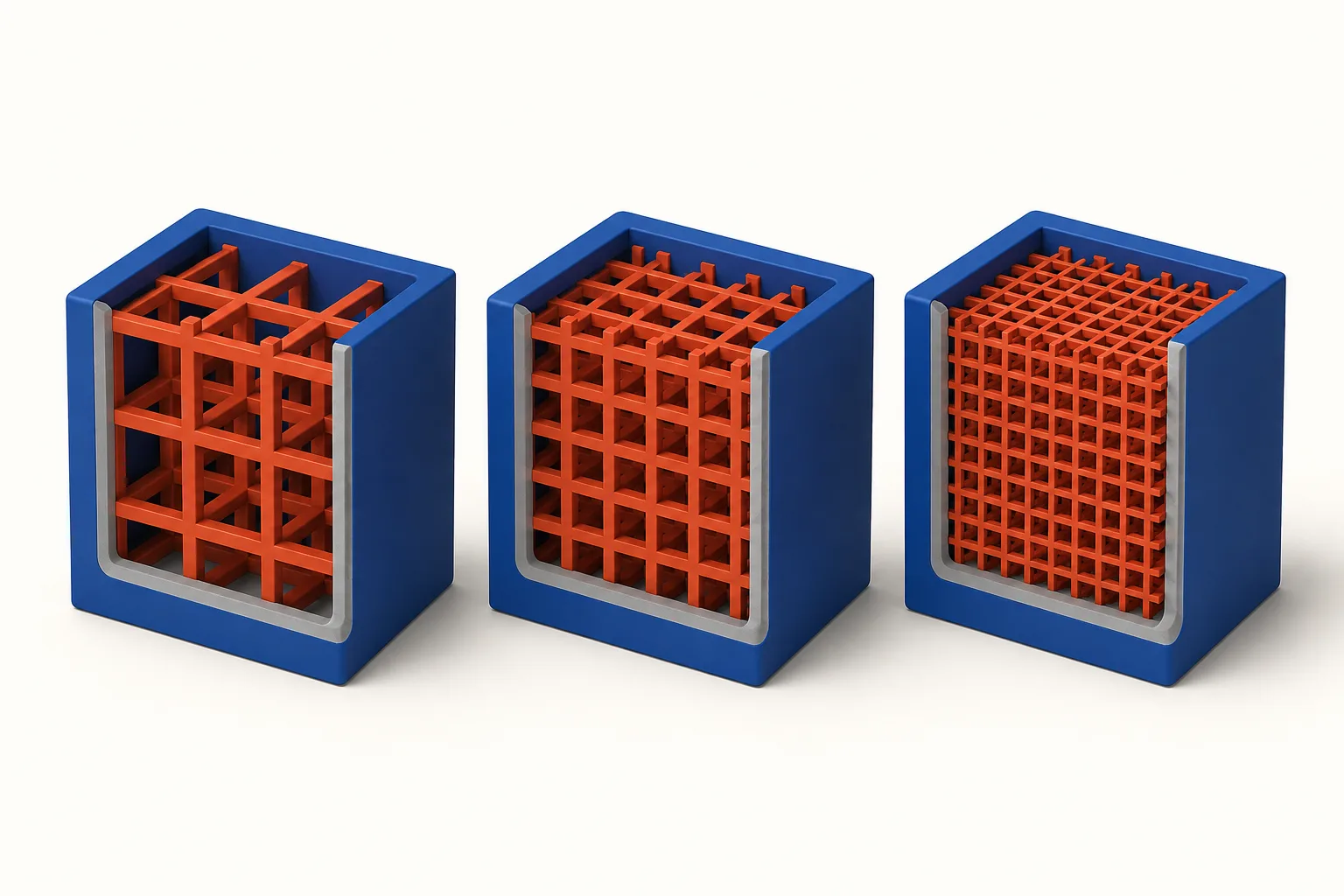

填充率主要在調第三項，不是把外殼、頂底層也一起按比例挖空。所以把 15% 改成 30%，成品重量通常不會直接變兩倍；更不能說 20% 填充就有實心件 20% 的強度。

例如薄薄的抽屜分隔盒，盒壁可能已被幾道外殼占滿。中間原本就沒有多少稀疏填充，你把密度往上調，可能只改到較厚的底部。

反過來說，大塊展示模型裡面空間多，密度變化就可能明顯影響耗料。要知道自己的模型是哪一種，得看切片後的截面，光看外觀猜不出來。

Gyroid、Grid、Rectilinear 差在哪？先認得這幾種就夠用

介面找不到相同譯名時，可用英文名稱對照：

圖案	路徑大概長什麼樣	什麼時候值得比較
Gyroid	隨高度變化的波浪狀結構，同一層不自交	想比較多方向內部支撐，或避免同層交叉點的情況
Rectilinear／直線	一層一個方向，相鄰層再轉向	想先試簡單路徑，看看耗時和頂層承托是否合適
Grid／網格	同一層就印出交叉格線	沿用已適用的設定；留意交叉處是否積料、擦碰
Cubic／立方體	不同高度形成斜向立方結構	想比較三維格構；它也可能有同層交叉路徑
Adaptive Cubic／自適應立方體	靠近表面較密，深處較疏	內部空間大的模型，想減少深處不必要的填充
Concentric／同心	沿輪廓往內一圈圈縮小	柔性件或特定透光效果，仍要試實際手感
Lightning／閃電	依內部成形需求長出分枝	不要求內部結構強度的展示件，想比較省料效果

Grid、Rectilinear、Gyroid 與自適應結構可對照 Prusa 的圖案說明；其他常見圖案也可參考 UltiMaker 的整理。不同切片器的命名、選項和實作不一定完全相同。

Gyroid 和 Rectilinear 可以怎麼比較？

固定模型、材料、外殼與密度，各切一次，比較時間、重量與頂面下方的空隙。Gyroid 同層不自交，但成品仍受列印方向與層間黏合影響；不能只憑圖案推論各方向強度相同。

印 Grid 有刮擦聲，是不是一定要換掉？

Grid 的同層交叉點可能堆積材料，噴嘴經過時就有機會擦到；這是 Prusa 官方有說明的現象。改用沒有同層自交的圖案，可以當成排查的一個方向。

不過，聲音本身不是診斷結果。還要看成品有沒有翹起、線條是否異常凸高，以及出料或機械狀態是否不正常。如果已經明顯撞擊、把零件推移，先停止列印，不要硬等它印完。

Lightning 很省料，可以每件都用嗎？

它的重點是協助內部懸空區域成形，不是把整個內部均勻補強。印不需承重的展示模型時，可以放進比較；需要耐壓、鎖固或穩定柔軟手感的零件，就不能只看它用料少。

UltiMaker 的 Lightning 原理說明有展示這種依需要生成的分枝。同樣填 20%，Lightning 和一般均勻圖案的材料分布可能差很多，要回預覽確認，不能當成同一種結構。

盒壁太軟，要增加外殼還是填充？

先看軟的那段牆在預覽中有幾道線。薄壁若已被外殼占滿，增加填充幫助很小；可以試多一道外殼，若塞不下，就要改模型壁厚。卡扣、螺絲座與細頸也要檢查實際截面，配合尺寸可看公差與間隙教學。

另一個容易誤會的地方是：0.4 mm 噴嘴、3 道外殼，不代表牆厚就精準等於 1.2 mm。噴嘴口徑和實際線寬不同，線與線之間還有重疊，可變線寬也會影響結果。Prusa 的外殼說明有解釋這個差異。

頂面有洞或下陷，先看頂層厚度和下面的空隙

頂面第一批實心線條，要跨過內部填充之間的空隙。下面隔得太遠、上面又太薄，就比較容易留下凹陷或洞。

我會照下面的順序看，而不是直接把整件填充拉到 50%：

1. 先確認線條本身。 如果外殼和填充也斷斷續續，要先處理缺料、堵塞或不合適的材料設定。
2. 看第一層封頂的位置。 在預覽往下退幾層，觀察它要跨過多大的空隙，有沒有可承托的位置。
3. 看頂部實心層的總厚度。 不只記「設了五層」，也要一起看層高和最小厚度設定。
4. 再比較一項調整。 頂層太薄就增加厚度；下面太空就比較圖案、密度或局部設定。橋接與冷卻則依材料和機器條件檢查。

舉個單純的厚度算例：固定 0.20 mm 層高的五層，合計約 1.0 mm；改成 0.10 mm 層高仍只有五層，合計就剩約 0.5 mm。這不是推薦所有模型都用五層，而是提醒你：層高改了，同樣層數不代表同樣厚度。

實際層數還可能受自適應層高、最小殼厚等設定影響。Prusa 的頂底層文件說明了相關關係；不熟悉切片預覽，可搭配層高與第一層教學一起看。

也別把「稀疏填充圖案」和「頂面圖案」混在一起。內部改成 Gyroid，不代表最上面那一層也會露出波浪紋；表面通常有另外的設定。

100% 填充比較強，為什麼不乾脆全部印實心？

沿層線裂開要看方向與黏合；在高溫處慢慢變形要查材料與環境。這些問題不會只靠滿填充消失。

100% 填充適合某些需要較多實體材料的設計或加工部位，但會增加重量與工時，成品仍有列印方向與孔隙差異。

如果只有螺絲座附近需要補強，可以研究局部外殼或填充，不一定要整件塞滿。Prusa 的修改器教學示範了指定區域使用不同設定的方式。局部加密仍要搭配正確的孔位與結構設計，不是有螺絲就一定要滿填充。

另外，並不是每種圖案都適合輸入 100%。例如 PrusaSlicer 的填充設定說明指出，滿填充會轉成 Rectilinear；其他軟體應看自己的提示和實際結果。

用一個試片比較外殼與填充

選有平頂、內部有空間的長方體試片。薄壁開口盒沒有大片封頂，可能也沒多少填充，不適合拿來比較全部效果。

固定機器、材料、噴嘴、層高、方向與頂底層，存四份設定：

• 原設定，例如 15% 填充。
• 只加一道外殼。
• 只把填充改成 25%。
• 只換另一種圖案。

先切片，觀察中段截面與開始封頂的位置，記下時間和重量，再挑差異有意義的組別試印。這裡的百分比是比較用的起點。

如果改完看不出差別，確認是否重新切片、選對物件，以及是否有物件設定或局部覆寫。印完比較壁厚、頂面與按壓手感；這項練習不能替代承重測試。用量與工時也可帶入列印成本計算。

填充常見問題

0% 填充就是花瓶模式嗎？

不是。一般 0% 只是沒有稀疏填充，仍可能保留多道外殼與頂底層。真正的螺旋花瓶模式，還涉及連續輪廓與 Z 軸逐漸升高等處理，模型也要適合；Prusa 的花瓶模式說明有列出差異。

同樣 20%，換圖案就變重，哪個數字才對？

兩個都可能是正常的切片結果。圖案、邊界處理、自適應疏密與模型外殼占比，都會影響路徑。百分比不是整件成品的重量比例；比較時以實際切片估計為準，並記得估計值仍不等於實秤。

TPU 想印軟一點，只要降低填充就好嗎？

降低密度是可以比較的方向，但外殼厚度、圖案和形狀也會改變按壓手感。同一捲線材印成薄帶和厚塊，感覺就不同；先做小樣，一次改一項，比直接套用別人的單一百分比更有用。

印到一半看見填充裡有空隙，是失敗了嗎？

稀疏填充本來就留空。對照預覽，路徑相符且線條連續就屬正常；應有的線斷掉、整片浮起或明顯擦撞，才需要停止檢查。
