Fusion 草圖為什麼一拖就跑？尺寸、約束與原點的新手練習

Fusion 裡畫了一個矩形，長寬都標好了，拖曳時卻整個滑走，通常還缺位置的定義。長 60 mm、寬 40 mm，只說明它多大，沒有交代它該待在草圖的哪裡。

這篇用小盒底面的矩形練習，不急著擠出、挖空或加圓角。先把這張草圖控制好，再畫收納槽和盒蓋，後面比較容易知道尺寸該改在哪裡。

尺寸管數值，幾何約束管關係

草圖的尺寸可以控制長度、角度、直徑與位置距離；幾何約束則指定線與點之間的關係，例如保持水平、兩點重合、兩個圓同心。這兩種工具會一起決定草圖能怎麼變動。

你想表達的意思	可用的定義方式
這條邊維持水平	Horizontal/Vertical
兩條線的端點接在一起	Coincident，重合
兩段線永遠一樣長	Equal，等長關係
底面長度是指定數值	草圖尺寸
這個角放在原點	角點與原點重合

工具名稱與作用可核對 Autodesk 草圖約束說明。畫圖時軟體可能已自動加入部分關係，因此每次新增前先看已有的約束，不要同一件事重複定義。

長寬固定了，還有哪些自由度？

可以先用三個問題檢查：形狀還會歪嗎？大小還會變嗎？整組還會移動或旋轉嗎？這裡的「自由度」，就是尚未被尺寸或關係限制住的變化方式。

如果矩形的水平、垂直與長寬都有定義，它仍可能平移；若只畫四條等長線，也未必就得到你想要的正方形。少的是方向還是位置，要分開判斷，不能只看畫面上目前剛好很方正。

在還沒建立下游特徵的練習草圖裡，可以輕拖線段或端點，觀察剩下的變化，再復原。不要在重要檔案上大幅亂拖；先存副本，並確認自己仍在編輯同一張草圖。

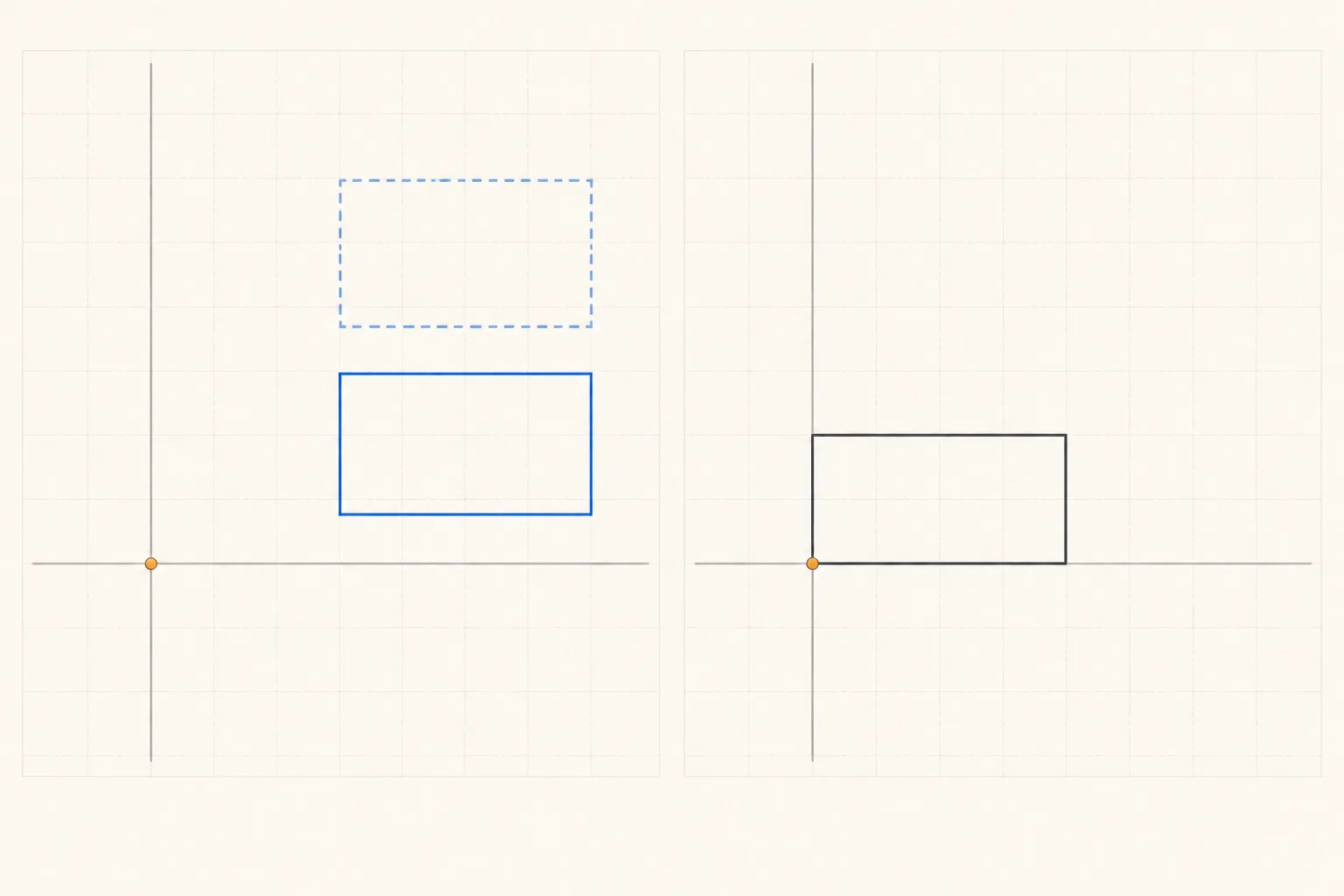

練習：把矩形盒底定義在原點

先確認文件單位是毫米，建立一張平面草圖。這個例子使用 60 × 40 mm，只為練習，不是建議的收納尺寸，也還沒有指定它將成為內尺寸或外尺寸。

1. 畫一個普通矩形，暫時不加孔、圓弧與內部隔板。
2. 確認四個角相接，上下邊水平、左右邊垂直；若矩形工具已建立這些關係，就保留即可。
3. 用草圖尺寸定義一條長邊為 60 mm、一條短邊為 40 mm，不必四邊全部再標一次。
4. 確認左下角與草圖原點重合；若只是畫在附近，補上真正的重合關係。
5. 查看約束狀態，再輕試拖曳，確認形狀和位置都受控制。

原點是這次選的基準，不是所有模型都必須把左下角放在那裡。若你想讓盒子從中心往兩側一起變寬，也可選中心定位的畫法；先決定修改時哪裡應該不動，基準才有意義。

藍線、黑線和綠線，不能混著看

在官方說明的顯示方式中，未約束的一般草圖線是藍色，已約束幾何是黑色，Fix 固定幾何則是綠色。投影幾何還有自己的顏色，不是所有非黑線都代表同一種問題。Fusion 草圖類型說明

請一起查看瀏覽器裡的草圖狀態圖示，以及編輯時顯示的尺寸與約束。選取、高亮和顯示設定可能干擾肉眼判斷，不用為了看到整張變黑，就一路加上不需要的條件。

另外，封閉區域的淡色填滿，與線條是否完全約束是不同資訊。輪廓能封閉，不代表位置已定；位置定好了，也不代表中間沒有多畫一條線。這兩項要各自檢查。

為什麼不直接全部 Fix？

Fix/UnFix 可以鎖住幾何的大小與位置，適合你確實要保留現有形狀的情況。但若目標是日後把盒長從 60 改為 70 mm，通常更希望由尺寸和關係控制，而不是把當下的輪廓整組凍住。

例如兩個槽口要永遠同寬，可以用等長關係，再控制其中一個尺寸。這比各自固定在畫面上的位置，更能表達你要保留的設計關係。約束方式沒有唯一答案，重點是修改時符合你的預期。

若幾何已被 Fix，後來又要靠尺寸移動它，先確認固定關係是否仍需要。不要看見衝突就把全部約束刪光，否則原本有用的定位也一起丟掉了。

新增尺寸出現過度約束，怎麼查？

先看這個數值是不是已被其他條件決定。例如矩形寬度已知、四角和方向都完整，再標對邊同樣寬，可能只是重複說明；另外指定不同數值，則會與既有條件衝突。

從剛新增的尺寸或約束往回查，保留真正要驅動設計的那一組。只想顯示結果時，可使用 Driven 尺寸；它跟著既有幾何變化，不能當成另一個獨立控制值。

Autodesk 的尺寸說明區分 Driving 與 Driven，後者以括號顯示計算值。看到尺寸有括號，不要以為標註成功就已固定那個位置；先確認是控制值，還是讀值。

改一次尺寸，看看草圖會不會照你的意思動

完成矩形後，把長度從 60 改成 70 mm。若選的是左下角定位，預期那個角不動、寬度不變，長邊向另一側延伸。這是練習的驗收方式，不是只看狀態圖示就結束。

接著改回原尺寸，確認沒有端點分離或多出小線段。若已做成立體模型，再逐項查看擠出、孔位與後續圓角是否仍正確；草圖完全約束能讓關係清楚，但不保證所有大幅改版都不會影響後面的特徵。

真正做收納座時，先量實物、決定可用空間和配合需求，再把數字填進草圖。相關方法見客製收納座量測，邊緣造型則可接著看圓角與倒角。

常見問題

完全約束後，尺寸就不能改了嗎？

仍可以修改驅動尺寸。不能隨手拖走，和不能依參數改變，是兩回事；若改值出現衝突，就回頭查是哪個關係不允許這種變化。

一開始就必須完全約束嗎？

構想階段可以保留彈性，等外形與用途確定再補齊。要讓後續孔位或盒蓋依附它時，就值得先整理基準與尺寸，避免無意間拖動造成整組跟著跑。

草圖沒有問題，為什麼印出來還是不合？

草圖約束處理的是模型內部的幾何關係，沒有自動加入列印公差、收縮或盒蓋間隙。仍要確認成品尺寸並試裝，可對照列印公差與配合。
