3D 列印支撐怎麼設定？一般、樹狀支撐與好拆參數完整教學

支撐拆不掉，先查模型與支撐的間距；底面像麵條，則查承托、介面與冷卻。這兩種問題都不適合只靠加密支撐處理。

本文以 FDM 線材列印為主，從模型方向、一般／樹狀支撐講到 Z 距離與介面層。不同切片器欄位名稱有差異；樹脂支撐涉及剝離力與曝光，不能套用。

開支撐以前，先把模型轉三個方向

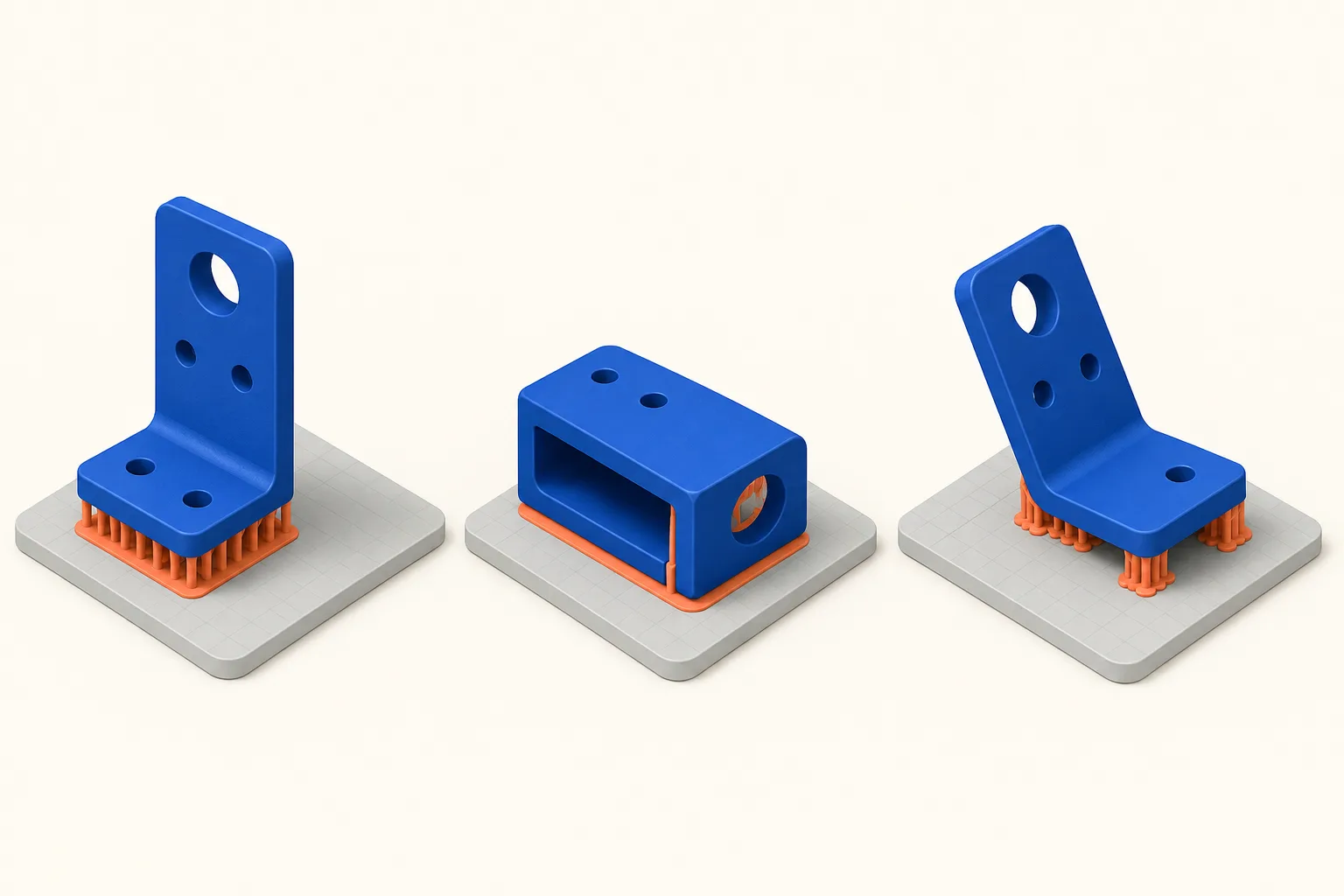

L 型支架可以先試直立、側躺與斜放，再看支撐量、外觀和組裝面。側躺可能省支撐，接觸平台的平面卻會帶上板材紋理，也可能受象腳影響；長臂直立則需留意層線與受力方向。

擺放時可以照這個順序看：

1. 先保護最重要的那一面。 展示正面、滑軌、卡扣接觸面和需要密合的平面，盡量不要讓支撐直接碰。
2. 再看底面是否站得穩。 接觸面太小，支撐自己也可能在列印途中倒下；必要時要處理 Brim，而不是只增加上方支撐。
3. 檢查孔洞與封閉空間。 支撐長進狹窄孔道，印完手和工具進不去，再漂亮的上表面也沒用。
4. 最後看層線與受力。 功能件不能只依支撐量選方向。需要承重時，模型方向、壁厚和結構要一起評估。

公差與象腳會不會影響組裝，可以接著看3D 列印公差與配合間隙教學；這一篇先把焦點放在支撐。

懸垂和橋接不一樣，不是看到半空中就全撐

懸垂（overhang） 是新的一層向外伸出，下方只有一部分被前一層承托。角度越平、每層伸出去越多，通常越難維持形狀。

橋接（bridge） 則像跨河的橋，線材從一端拉到另一端，兩邊都有落腳點。短而受控的橋接，有時可以直接印，不一定要在下面塞滿支撐；跨度變長、冷卻和材料條件不合時，底部就容易下垂。

OrcaSlicer 支撐文件提供不支撐橋接的選項。開啟後仍要確認橋接路徑，重要區域可先截取局部試印。

45 度規則可以參考，但別把它當物理定律

常見說法是「超過 45 度就要支撐」，問題是不同切片器可能從水平面或垂直方向表示角度，介面上的數字越大究竟代表更多還是更少支撐，不一定相同。

材料、層高、線寬、冷卻、速度和模型曲率也都會改變可列印程度。第一次使用新機器，與其先背一個角度，不如保留原廠預設，印一片小型懸垂測試，再回到正式模型看底面能不能接受。

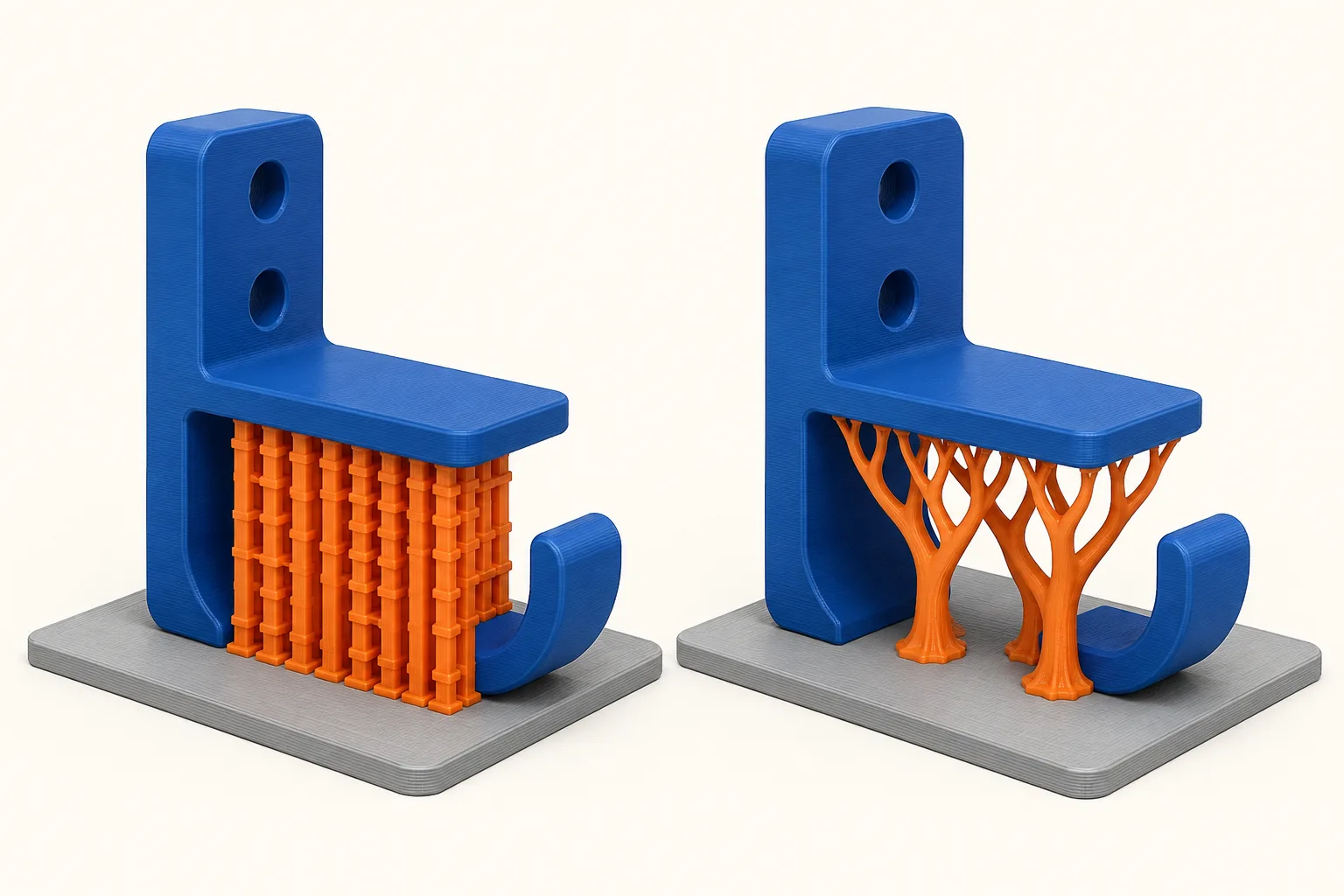

一般支撐和樹狀支撐，怎麼選？

先依形狀選一般或樹狀／有機支撐，再比較各軟體提供的細部樣式。

支撐類型	比較適合先嘗試的形狀	常見代價
一般／網格支撐	寬大、平整、需要連續承托的底面	接觸範圍較大，可能耗料，也可能留下整片痕跡
Snug／貼合式支撐	希望一般支撐輪廓更貼近模型，不填滿太多外圍	細窄塔若太孤立，仍要注意穩定性
樹狀／有機支撐	公仔、弧面、不規則突出部位，希望減少模型接觸點	分枝太細或底座不足可能晃動；大片平面不一定撐得均勻
混合式樹狀支撐	同時有曲面與較大平面懸垂	結果較複雜，仍要逐層看預覽，不能只看總耗料

Prusa 的 Organic Supports 說明指出，有機支撐透過分枝減少材料和接觸痕跡，但枝條直徑、角度、密度仍會影響穩定與拆除。OrcaSlicer 的 Tree Support 文件也把分枝距離、尖端直徑與分枝密度分開設定。

比較時看關鍵位置有沒有撐到、底座是否穩定，以及完成後能否取出，別只看總耗料。

只從平台產生，還是允許支撐長在模型上？

「On build plate only／僅從平台產生」限制支撐的起點，但不保證能接到所有懸空區域。杯內卡榫或多層階梯若被模型擋住，可能需要允許支撐從模型表面開始。

切換後逐層確認承托範圍，以及支撐是否碰到重要表面。

反過來，如果支撐會長在精細表面、薄壁或小字上，可以考慮：

• 再換一個模型方向。
• 使用支撐繪製／阻擋工具，只保留真正需要的位置。
• 把模型拆件列印，完成後再組裝。
• 在自己設計的模型中加入倒角、圓角或可拆式犧牲結構。

支撐拆不掉，先看 Top Z distance

支撐如果跟模型使用同一種材料，兩者之間通常需要留一點垂直距離，避免直接熔成一體。這個欄位在不同切片器裡可能叫 Top Z distance、Top contact Z distance 或類似名稱。

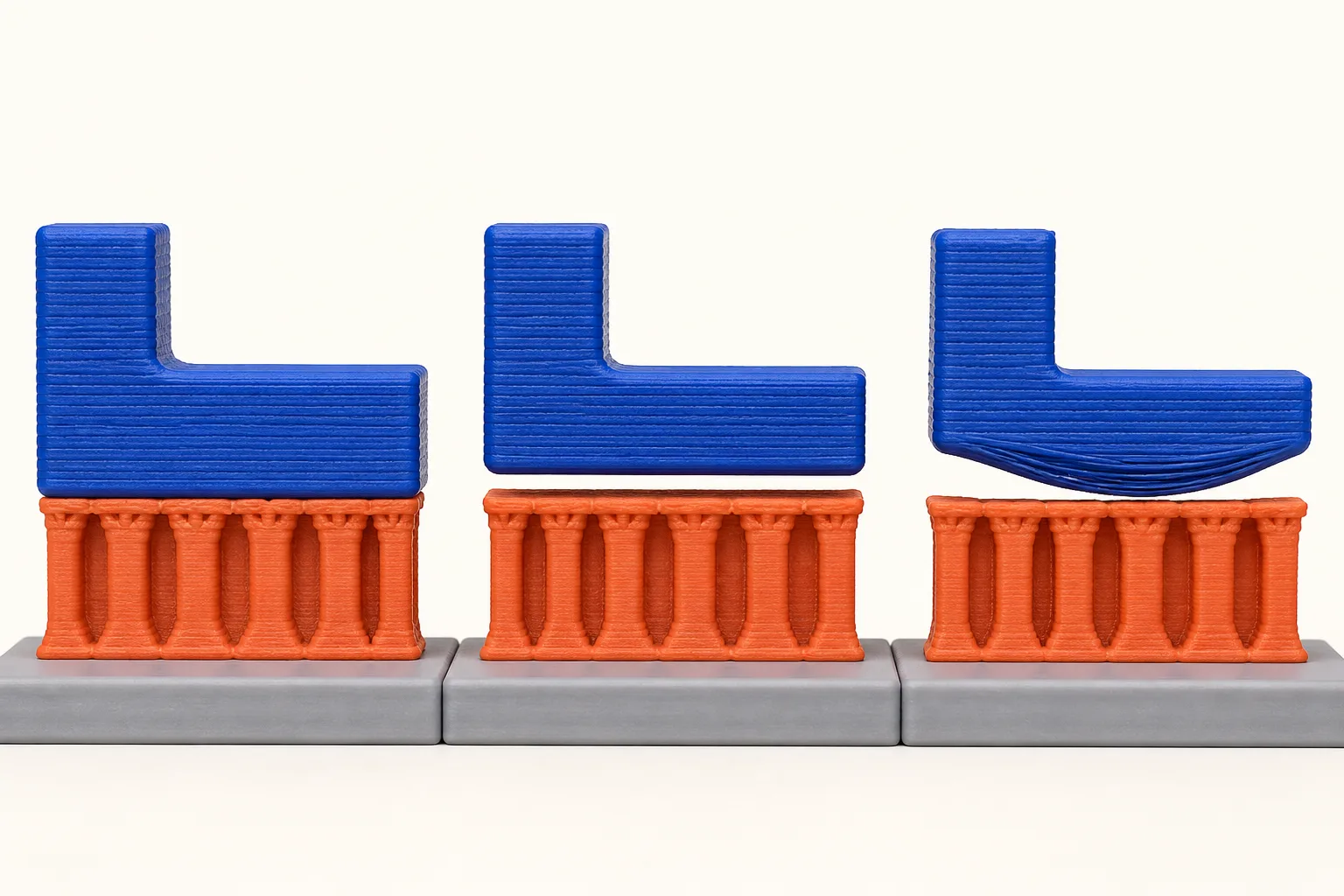

它控制的是支撐頂面到模型懸空底面的垂直間距：

• 太小： 底面承托比較完整，但支撐可能黏死，拆除時連模型表面一起扯下來。
• 適當： 支撐接得住新的一層，冷卻後也能分離。
• 太大： 比較好拆，懸空線卻可能垂落，底面出現鬆散線條。

如果使用 0.20 mm 層高、模型與支撐是同一種線材，可以先從機型與材料的正常預設開始；需要建立自己的比較時，再以「約一層高度」作為容易理解的測試起點，而不是直接抄別人的小數點。

Bambu Lab 的 H2C 操作手冊在支撐章節中，也用約 0.2 mm 說明同材料支撐的建議概念，並清楚列出：增加 Top Z distance 會比較好拆，但支撐面品質會下降。這是取捨，不是越大越好。

有些切片器會依目前層高離散化 Z 距離；畫面填入的數值，不一定能形成任意厚度的空氣層。改完要重新切片，再從逐層預覽確認實際路徑。

XY 距離和介面層，也會影響痕跡

只調 Z 距離還不夠。支撐從側邊包住模型、孔洞被卡住，通常還要看 Support/object XY distance，也就是支撐與模型側壁的水平間距。

• XY 距離太小，側壁容易被支撐磨傷，也可能卡在凹槽裡。
• XY 距離太大，斜面邊緣或細小突出部位可能失去承托。
• 狹窄孔洞要考慮工具能不能伸進去，不只是切片預覽看起來有空隙。

支撐介面層（support interface） 則是支撐最靠近模型的幾層，通常比下方支撐主體更密。介面夠連續，懸空底面比較有機會排得整齊；太密、間距又太小，拆除就可能變困難。

OrcaSlicer 文件分列介面層數、介面間距、Z 與 XY 距離，調整時要選對接觸方向。

用不同材料當介面，Z 距離可以設成 0 嗎？

如果設備支援多材料，可以只在支撐介面使用專用支撐線材，或使用經設備與材料文件確認的異材質組合。因為介面材料不與模型正常黏合，有些官方設定會把 Top Z distance 設為 0，讓底面得到較完整承托。

前面提到的 Bambu Lab 手冊，就針對其專用支撐介面材料說明了這項差異。但這不代表任何兩卷不同材料都能放心貼到零距離。

使用前要一起確認：

• 兩種材料的列印溫度和設備是否相容。
• 切換材料後有沒有充分沖刷，避免異材質殘留影響模型層間結合。
• 是否只把較貴或換色較慢的材料用在介面，而不是整座支撐。
• AMS／多材料系統是否允許那種線材通過供料路徑。
• 增加的換料時間與廢料，是否值得換取底面效果。

如果只是第一次學支撐，先用同材料和原廠預設比較，變因會少很多。

3D 列印支撐問題排查表

症狀	優先檢查	先不要做
支撐像焊死，拆除時模型缺角	Top Z distance、XY distance、介面是否太密、材料設定是否正確	直接用更大的力氣扭，或把所有支撐密度歸零
支撐拆得掉，但懸空底面像麵條	Z 間距是否太大、介面層是否不足、橋接與冷卻是否合適	只把整座支撐加到很密
樹狀支撐印到一半倒掉	分枝是否太細、底座與 Brim、支撐速度、噴嘴碰撞	直接改回一般支撐卻不看倒在哪裡
一大片支撐很浪費	模型方向、只從平台產生、支撐繪製／阻擋、忽略小懸垂	只縮小比例或降低密度，讓關鍵位置一起失去承托
孔洞裡的支撐拿不出來	XY 距離、支撐來源、孔洞方向、是否應拆件列印	硬塞尖銳工具直到零件或手受傷
噴嘴反覆刮到支撐	支撐是否晃動或翹起、列印速度、設備狀態與預覽路徑	只開 Z-hop 掩蓋所有碰撞原因

Prusa 的支撐失敗排查也建議從支撐塔穩定性、圖案、速度與 Brim 等方向處理，而不是只有增加密度。若模型已鬆脫、支撐被撞倒或出現持續異音，先停止列印，避免噴頭把失敗品拖著跑。

支撐怎麼拆，才不會把成品一起拆掉？

先等平台和成品冷卻，再依材料、板材與機型說明取件。戴上護目鏡，把零件和鉗子的施力方向朝離臉部、手指與桌面易碎物的位置。

拆除可以從外圍較粗、能辨認的支撐主體開始，讓結構逐步失去連結，再處理小接點。不要一開始就把尖嘴鉗伸進最薄的卡扣旁邊猛轉，也不要在看不見的封閉空間裡硬挖。

如果每次都需要拿斜口鉗剪很久，這已經不是單純後處理問題。回到切片檔，看看支撐是否包得太近、接觸面是否能移到不重要的位置，或模型本來就該拆件設計。拆完留下的小凸點和毛邊，可參考PLA 打磨、補土與上色教學。

用一個小模型，建立自己的支撐基準

找包含平面懸垂、弧面與短橋接的小試片，或截出正式作品的困難部位，依序比較：

測試輪次	這輪做什麼	要留下什麼紀錄
A：方向比較	同一模型在切片器旋轉三種方向，暫時不列印	支撐耗料、時間、接觸面、孔洞是否被堵住
B：預設基準	選定方向，用正確機型與材料預設列印	是否成功、哪裡難拆、底面外觀、整理時間
C：單一修正	只改一項，例如 Top Z distance 或支撐類型	改前改後的設定檔、同角度照片和實際改善位置

每一輪都重新切片、看逐層預覽，並另存專案。若同時換了材料、支撐類型、角度和間距，即使成品變好，也不知道下一次該保留哪個改動。

第一次切片還不熟，可以回看層高、模型方向與第一層設定指南。

3D 列印支撐常見問題

為什麼支撐預覽沒有碰到模型？

同材料支撐本來就可能保留垂直間距。先確認那是設定形成的 Z gap，還是支撐真的漏掉關鍵區域；把預覽逐層拉近看，不要只看完整模型的遠景。

可以把 PETG 當 PLA 的支撐介面嗎？

有些使用者會利用兩種材料不易黏合的特性，但是否適用要看設備、溫度、供料系統與可靠的材料設定。異材質殘留若進入模型本體，也可能影響層間結合。第一次嘗試不要直接拿長時間功能件下注，先用小樣確認。
